Травматический патрон «ТЕРЕН-3Ф».

Травматический патрон «ТЕРЕН-3Ф» выпускает Общество с ограниченной ответственностью, Научно-производственное предприятие «Эколог», расположенное в г. Киев, УКРАИНА. Первые травматические патроны от ООО НП «Эколог» были разработаны и представлены в 1997 году, и предназначались для  пистолета АЕ-790G.

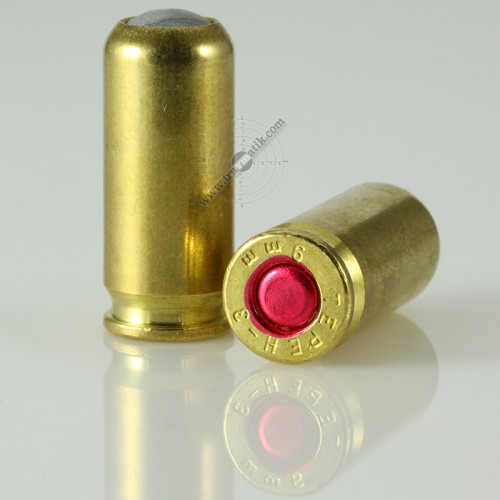

01. Травматический патрон «ТЕРЕН-3Ф».

После выхода в свет пистолета «Форт-12Р», появилось «второе поколение» травматических патронов с маркировкой «ТЕРЕН-3Ф» и «ТЕРЕН-3ФП». Выход новых патронов был связан с тем, что обычный патрон «ТЕРЕН-3П» был настолько слаб, что автоматика пистолета «Форт-12Р» не могла работать должным образом. В настоящее время патроны старого образца, «ТЕРЕН-3П» в продаже отсутствуют.

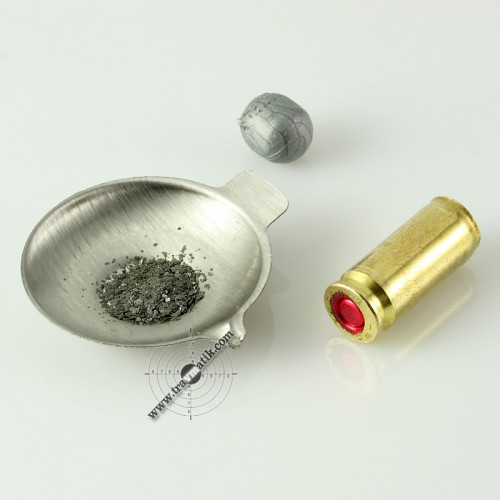

02. Травматический патрон «ТЕРЕН-3Ф». Пуля, гильза, порох.

Патрон «ТЕРЕН-3Ф» ТУ У 29.6-19485052.015-2004 применяется для стрельбы из пистолета калибра 9мм Р.А.  До 2004 года гильзы изготовлялись из латуни, затем на рынок стали поставлять патроны в стальной биметаллической гильзе никелированной снаружи.

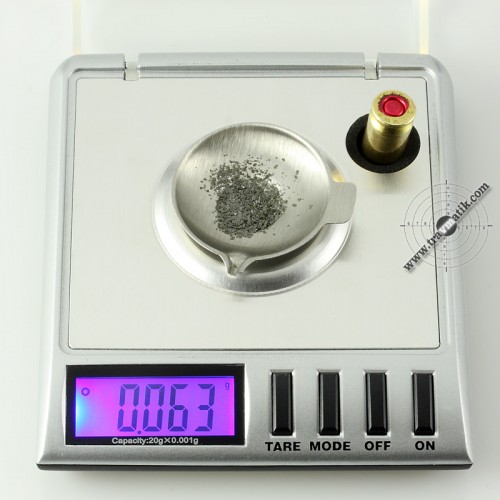

03. Травматический патрон «ТЕРЕН-3Ф». Навеска пороха.

Травматический патрон «ТЕРЕН-3Ф» состоит из гильзы с капсюлем, порохового заряда и шара. Шар и гильза соединены в патрон путем завальцьовки дульца гильзы.

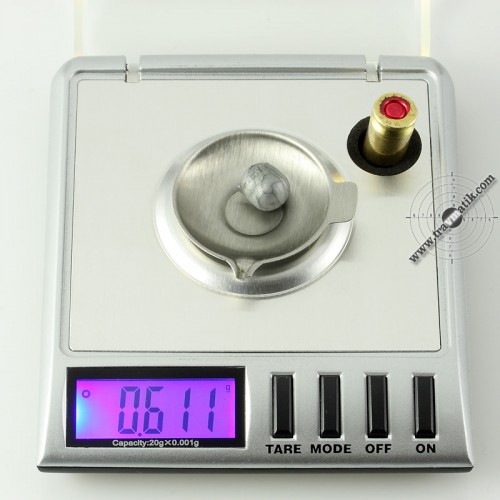

04. Травматический патрон «ТЕРЕН-3Ф». Вес резиновой пули, шарика.

Резиновый шарик (пуля) патрона «ТЕРЕН-3Ф» изготовлена из пластизоля серого цвета с добавлением алюминиевой пудры. Форма пули близка к сфере, но не идеально круглая, немного вытянутая – диаметр 9,5 мм (±0,1 мм). Вес пули 0,6 г (±0, 03 г).

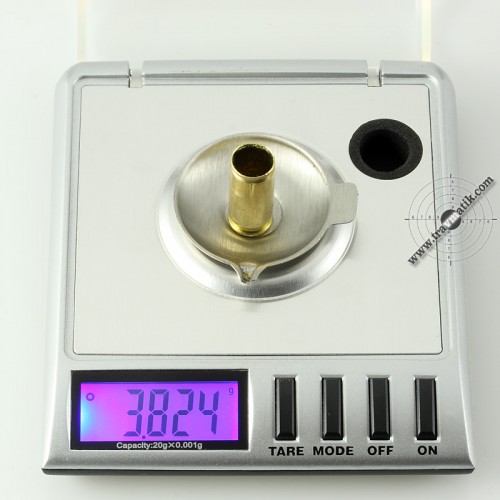

05. Травматический патрон «ТЕРЕН-3Ф». Вес гильзы.

Навеска пороха в патронах «ТЕРЕН-3Ф» стабильна, отклонения не более 0,005 грамм. Патрон обеспечивает нормальное функционирование автоматики травматических пистолетов, в том числе пистолетов типа «Форт-12Р».

Характеристики патрона «ТЕРЕН-3Ф».

  • Калибр – 9 мм РА;
  • Общая длина – 22.3 мм (±0,2 мм);
  • Вес патрона – 4,5 грамма (±0,3 мм);
  • Материал гильзы – метал жёлтого цвета, притягивается магнитом, сталь;
  • Тип гильзы – беззакраинная, с кольцевой проточкой;
  • Диаметр донца гильзы – 9,5 мм (±0,1 мм);
  • Диаметр кольцевой проточки – 8,0 мм (±0,1 мм);
  • Вес гильзы – 3,8 грамма (±0,2 мм);
  • Маркировка – «ТЕРЕН-3» и «9 мм», капсюль покрашен красным лаком;
  • Материал пули – пластизоль с добавлением алюминиевой пудры;
  • Тип пули – эластичная;
  • Цвет пули – Серый;
  • Диаметр пули – 9,5 мм. (±0,1 мм);
  • Вес пули – 0,6 грамм (±0,03 грамм);
  • Марка пороха – «Сильвер О», ТУ У 21111092.003-98, серо-зелёный с блеском;
  • Вес заряда (навеска) – 0,06 грамм (±0,005 грамм);
  • Скорость пули на дальности 3,5 м – 300 м/с (±20 м/с);
  • Минимальная дальность применения – 3,5 м.


Условия проведения теста.

  • Температура окружающей среды –   «+20С».
  • Оружие – «пистолет Форт-12Р, диаметр ствола 5,6 мм, цилиндр».
  • Расстояние от дульного среза до точки замера скорости хронографом –  «1,5 м.»
  • Расстояние от дульного среза  до точки соприкосновения с препятствием – «1.5 м.»
  • В качестве препятствия используется блок из твёрдого скульптурного пластилина телесного цвета производства ОАО «Гамма», г. Москва. Вес блока (куба) 2 кг, габариты 120х120х120 мм. Далее будем именовать его «баллистическим пластилином».

Перед отстрелом, порох в патронах и резиновый шарик проходят контрольное  взвешивание, что бы отсеять случайные результаты из-за значимых отклонений в навеске пороха и весе пули. При тестовом отстреле производим 10 выстрелов и заносим в нашу базу данных средний результат.

Кинетическая энергия  (Дж) = ((вес пули в кг) * (скорость в м\с) 2)/2

Результаты тестового отстрела травматических  патронов «ТЕРЕН-3Ф».

  • Навеска пороха – 0.06 грамм (+\- 0.005 грамм)
  • Вес шарика,  резиновой пули – 0.60 грамм (+\- 0.02 грамм)
  • Скорость шарика,  резиновой пули на расстоянии 1.5 метра от дульного среза – 337 м\с
  • Кинетическая энергия – 34,07 Дж
  • Диаметр пулевого отверстия в блоке «баллистического пластилина» – 22,0 мм
  • Длина пулевого канала в блоке «баллистического пластилина» – 13,0 мм
  • Объём пулевого канала в блоке «баллистического пластилина» – 3,0 мл

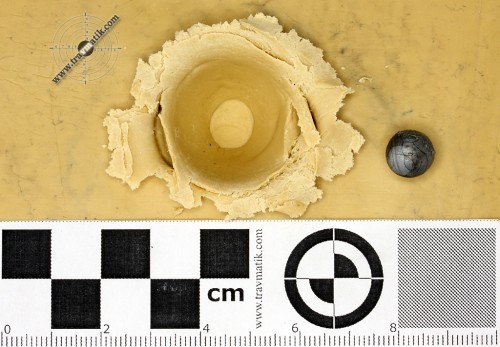

06. Травматический патрон «ТЕРЕН-3Ф». Выстрел в баллистический пластелин.

В целом травматический патрон «ТЕРЕН-3Ф» обычный сертификат, без отличительных особенностей. По своим качественным характеристикам патрон хуже чем «АЕ9» и «МАС», но немного лучше чем «ПНД-9П».
