ПНД-9П. Патрон для травматичного пістолета.

Патрон «ПНД-9П»   (калібр 9 мм Р.А.) виробляється у місті Київ (УКРАЇНА) на підприємстві ТОВ « Эрма-Інтер» і  призначений для придушення агресивності нападаючого шляхом болючої дії за рахунок кінетичної енергії еластичної кулі (гумової кулі, кульки). Виробник так само рекомендує використовувати патрон «ПНД-9П» для проведення тренувальних занять і відпрацювання навичок поводження зі зброєю.

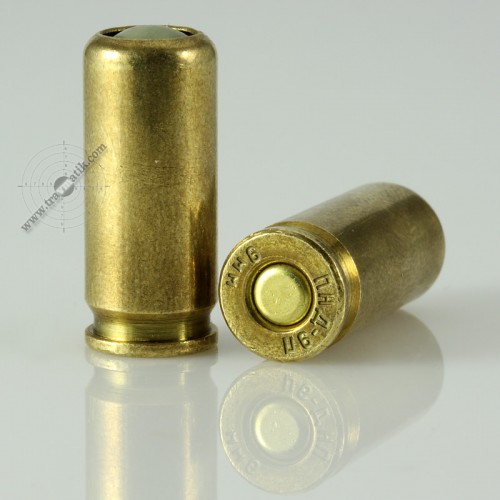

01. Травматический патрон ПНД-9П.

Патрон «ПНД-9П» складається з гільзи з капсулем, порохового заряду й кулі. Куля й гільза з’єднані в патрон шляхом завальцьовки дульца гільзи.

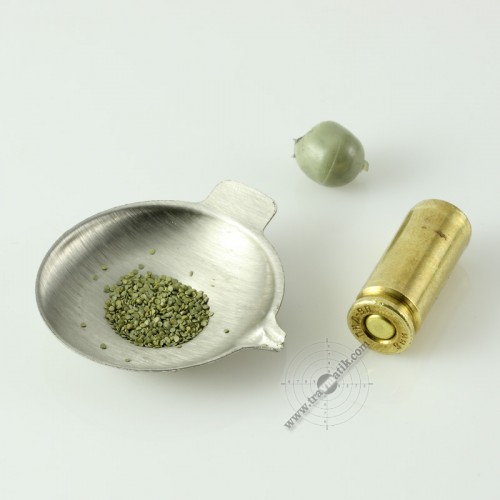

02. ПНД-9П в разобранном виде.

Гумова кулька (куля) патрона «ПНД-9П»   виготовлена із пластизоля сірого кольору. Форма кулі близька до сфери, але не ідеально кругла, небагато витягнута – діаметр 9,5 мм (±0,1 мм). Вага кулі 0,55 г (±0, 03 г).

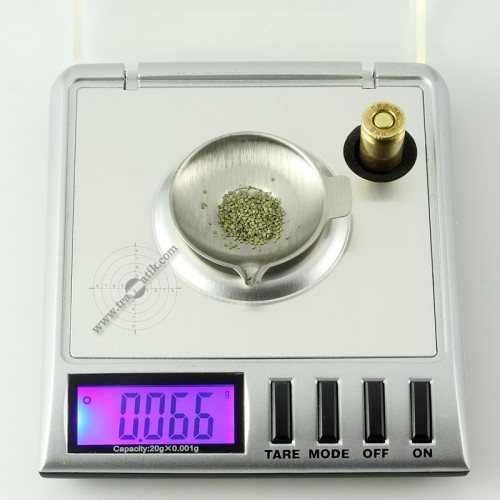

03. Тип пороха и навеска в ПНД-9П.

Виміри показали, що навішення пороху в патронах «ПНД-9П» досить стабільне, відхилення не істотні. Патрон забезпечує надійне функціонування автоматики травматичних пістолетів, у тому числі пістолетів типу Форт-12Р.

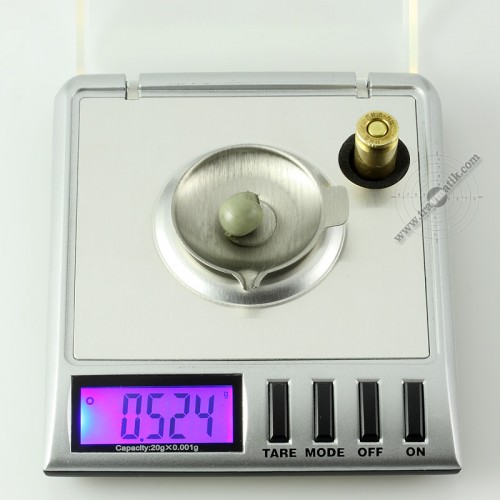

04. Пуля травматического патрона ПНД-9П.

Характеристики патрона «ПНД-9П».

  • Калібр – 9 мм РА;
  • Загальна довжина – 22.8 мм;
  • Вага патрона – 4,5 грама (±0,1 мм);
  • Матеріал гільзи – метав жовтого кольору, не притягається магнітом, латунь;
  • Тип гільзи – беззакраинная, з кільцевою проточкою;
  • Діаметр дінця гільзи – 9,5 мм;
  • Діаметр кільцевої проточки – 8,0 мм (±0,1 мм);
  • Вага гільзи – 3,9 грама (±0,1 мм);
  • Маркування – «ПНД-9П» і «9 мм»;
  • Матеріал кулі – пластизоль;
  • Тип кулі – еластична;
  • Колір кулі – сірий;
  • Діаметр кулі – 9,5 мм.;
  • Вага кулі – 0,55 грам (±0,03 мм);
  • Марка пороху – «REX SUBSONIC» (пористий, нітроцелюлозний, одноосновний);
  • Вага заряду (навішення пороху) – 0,06 грам (±0,01 мм);
  • Швидкість кулі на дальності 3,5 м – 300 м/с (±20 м/с);
  • Мінімальна дальність застосування – 3,5 м.

05. Гильза травматического патрона ПНД-9П.

Травматичний патрон «ПНД-9П» зарекомендував себе у власників травматичної зброї тільки з гарної сторони й був найбільш популярним травматичним «боєприпасами» в Україні до появи на ринку патронів «АЕ 9» і «МАС».

Умови проведення тесту.

  • Температура навколишнього середовища –   «+20С».
  • Зброя – «пістолет Форт-12Р, діаметр ствола 5,6 мм, циліндр».
  • Відстань від дулового зрізу до крапки виміру швидкості хронографом –  «1,5 м.»
  • Відстань від дулового зрізу до точки дотику з перешкодою – «1,5 м.»
  • У якості перешкоди використовується блок із твердого скульптурного пластиліну тілесного кольору від ВАТ «Гама», м. Москва. Вага блоку (куба) 2 кг, габарити 120х120х120 мм. Далі будемо йменувати його «балістичним пластиліном».

Перед відстрілом, порох у патронах і гумова кулька проходять контрольне  зважування, що б відсіяти випадкові результати через значимі відхилення в навішенні пороху й вазі кулі. При тестовому відстрілі провадимо 10 пострілів і затягаємо в нашу базу даних середній результат.

Кінетична енергія  (Дж) = ((вага кулі в кг) * (швидкість у м\с) 2)/2

Результати тестового відстрілу травматичних  патронів «ПНД-9П».

  • Навішення пороху – 0.06 грам (+\- 0.01 грам)
  • Вага кульки, гумової кулі – 0.52 грам (+\- 0.02 грам)
  • Швидкість кульки, гумової кулі на відстані 1.5 метра від дулового зрізу – 369 м\з
  • Кінетична енергія – 35,4 Дж
  • Діаметр кульового отвору в блоці «балістичного пластиліну» – 17,8 мм
  • Довжина кульового каналу в блоці «балістичного пластиліну» – 14,0 мм
  • Обсяг кульового каналу в блоці «балістичного пластиліну» – 2,3 мол

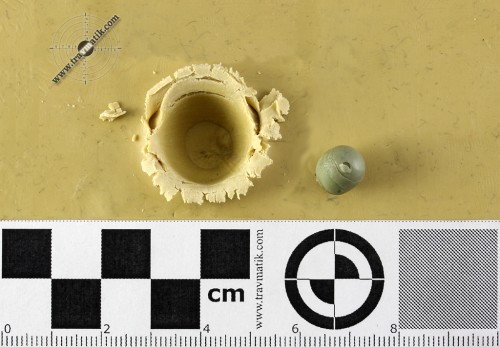

06. Травматический патрон ПНД-9П. Тестовый отстрел по баллистическому пластелину.

Зверніть увагу, що куля патрона  «ПНД-9П» забезпечує проникаючий вплив за формою подібно до  кулі патрона «МАС», при цьому меньш по глибині. Обсяг кульового каналу й діаметр кульового отвору в травматичного патрона «ПНД-9П» менше ніж в аналогічних сертифікованих патронів «АЕ-9» і «МАС».
